首页 > 编程学习 > 面向面经学习之数据结构 第一章 平衡二叉树、B树、B+树、数据库为什么用B+树

一、平衡二叉树

1、概念

        平衡二叉树是基于二分法的策略提高数据的查找速度的二叉树的数据结构;

2、特点:

        平衡二叉树是采用二分法思维把数据按规则组装成一个树形结构的数据,用这个树形结构的数据减少无关数据的检索,大大的提升了数据检索的速度;平衡二叉树的数据结构组装过程有以下规则:

        (1)非叶子节点只能允许最多两个子节点存在。

        (2)每一个非叶子节点数据分布规则为左边的子节点小当前节点的值,右边的子节点大于当前节点的值(这里值是基于自己的算法规则而定的,比如hash值);

       平衡树的层级结构:因为平衡二叉树查询性能和树的层级(h高度)成反比,h值越小查询越快、为了保证树的结构左右两端数据大致平衡降低二叉树的查询难度一般会采用一种算法机制实现节点数据结构的平衡,实现了这种算法的有比如Treap、红黑树,使用平衡二叉树能保证数据的左右两边的节点层级相差不会大于1.,通过这样避免树形结构由于删除增加变成线性链表影响查询效率,保证数据平衡的情况下查找数据的速度近于二分法查找;

总结平衡二叉树特点:

(1)非叶子节点最多拥有两个子节点;

(2)非叶子节值大于左边子节点、小于右边子节点;

(3)树的左右两边的层级数相差不会大于1;

(4)没有值相等重复的节点;

3、局限性

        由于维护这种高度平衡所付出的代价比从中获得的效率收益还大,故而实际的应用不多,更多的地方是用追求局部而不是非常严格整体平衡的红黑树。当然,如果应用场景中对插入删除不频繁,只是对查找要求较高,那么AVL还是较优于红黑树。

二、B树(B-tree)

B树和B-tree是同一种树。

1、概念

        B树和平衡二叉树稍有不同的是B树属于多叉树又名平衡多路查找树(查找路径不只两个),数据库索引技术里大量使用者B树和B+树的数据结构,让我们来看看他有什么特点;

2、规则:

        (1)排序方式:所有节点关键字是按递增次序排列,并遵循左小右大原则;

        (2)子节点数:非叶节点的子节点数>1,且<=M ,且M>=2,空树除外(注:M阶代表一个树节点最多有多少个查找路径,M=M路,当M=2则是2叉树,M=3则是3叉);

        (3)关键字数:枝节点的关键字数量大于等于ceil(m/2)-1个且小于等于M-1个(注:ceil()是个朝正无穷方向取整的函数 如ceil(1.1)结果为2);

        (4)所有叶子节点均在同一层、叶子节点除了包含了关键字和关键字记录的指针外也有指向其子节点的指针只不过其指针地址都为null对应下图最后一层节点的空格子;

        最后我们用一个图和一个实际的例子来理解B树(这里为了理解方便我就直接用实际字母的大小来排列C>B>A)

3、B树的查询流程:

        如上图我要从上图中找到E字母,查找流程如下

        (1)获取根节点的关键字进行比较,当前根节点关键字为M,E<M(26个字母顺序),所以往找到指向左边的子节点(二分法规则,左小右大,左边放小于当前节点值的子节点、右边放大于当前节点值的子节点);

        (2)拿到关键字D和G,D<E<G 所以直接找到D和G中间的节点;

        (3)拿到E和F,因为E=E 所以直接返回关键字和指针信息(如果树结构里面没有包含所要查找的节点则返回null);

4、B树的插入节点流程

        定义一个5阶树(平衡5路查找树;),现在我们要把3、8、31、11、23、29、50、28 这些数字构建出一个5阶树出来;

遵循规则:

      (1)节点拆分规则:当前是要组成一个5路查找树,那么此时m=5,关键字数必须<=5-1(这里关键字数>4就要进行节点拆分);

      (2)排序规则:满足节点本身比左边节点大,比右边节点小的排序规则;

先插入 3、8、31、11



再插入23、29



再插入50、28

5、B树节点的删除

规则:

(1)节点合并规则:当前是要组成一个5路查找树,那么此时m=5,关键字数必须大于等于ceil(5/2)(这里关键字数<2就要进行节点合并);

(2)满足节点本身比左边节点大,比右边节点小的排序规则;

(3)关键字数小于二时先从子节点取,子节点没有符合条件时就向向父节点取,取中间值往父节点放;



特点:

        B树相对于平衡二叉树的不同是,每个节点包含的关键字增多了,特别是在B树应用到数据库中的时候,数据库充分利用了磁盘块的原理(磁盘数据存储是采用块的形式存储的,每个块的大小为4K,每次IO进行数据读取时,同一个磁盘块的数据可以一次性读取出来)把节点大小限制和充分使用在磁盘快大小范围;把树的节点关键字增多后树的层级比原来的二叉树少了,减少数据查找的次数和复杂度;

三、B+树

1、概念

        B+树是B树的一个升级版,相对于B树来说B+树更充分的利用了节点的空间,让查询速度更加稳定,其速度完全接近于二分法查找。为什么说B+树查找的效率要比B树更高、更稳定;我们先看看两者的区别

2、规则

        (1)B+跟B树不同B+树的非叶子节点不保存关键字记录的指针,只进行数据索引,这样使得B+树每个非叶子节点所能保存的关键字大大增加;

        (2)B+树叶子节点保存了父节点的所有关键字记录的指针,所有数据地址必须要到叶子节点才能获取到。所以每次数据查询的次数都一样;

        (3)B+树叶子节点的关键字从小到大有序排列,左边结尾数据都会保存右边节点开始数据的指针。

        (4)非叶子节点的子节点数=关键字数(这就是B+树每个非叶子节点的数据量大于B树的原因)(来源百度百科)(根据各种资料 这里有两种算法的实现方式,另一种为非叶节点的关键字数=子节点数-1(来源维基百科),虽然他们数据排列结构不一样,但其原理还是一样的Mysql 的B+树是用第一种方式实现);

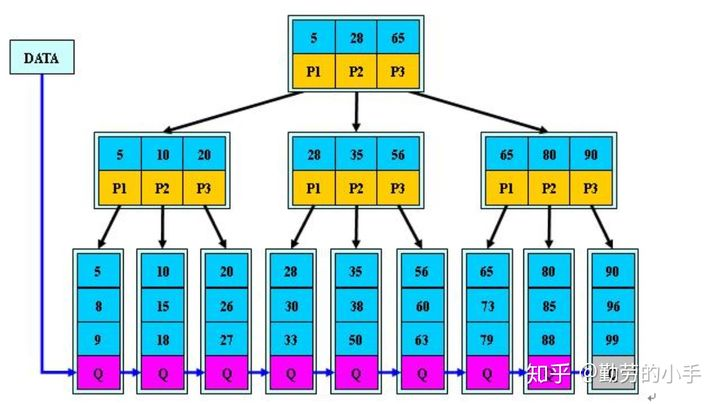

(百度百科算法结构示意图)





(维基百科算法结构示意图)



3、特点



1、B+树的层级更少:相较于B树B+每个非叶子节点存储的关键字数更多,树的层级更少所以查询数据更快;

2、B+树查询速度更稳定:B+所有关键字数据地址都存在叶子节点上,所以每次查找的次数都相同所以查询速度要比B树更稳定;

3、B+树天然具备排序功能:B+树所有的叶子节点数据构成了一个有序链表,在查询大小区间的数据时候更方便,数据紧密性很高,缓存的命中率也会比B树高。

4、B+树全节点遍历更快:B+树遍历整棵树只需要遍历所有的叶子节点即可,,而不需要像B树一样需要对每一层进行遍历,这有利于数据库做全表扫描。

B树相对于B+树的优点是,如果经常访问的数据离根节点很近,而B树非叶子节点本身存有关键字其数据的地址,所以这种数据检索的时候会要比B+树快。

4、B+树样例图

四、为什么说B+树比B树更适合数据库索引?

1、磁盘的存储原理:

        操作系统读写磁盘的基本单位是扇区,而文件系统的基本单位是簇(Cluster)。

        也就是说,磁盘读写有一个最少内容的限制,即使我们只需要这个簇上的一个字节的内容,我们也要含着泪把一整个簇上的内容读完。

        那么,现在问题就来了。

        一个父节点只有 2 个子节点,并不能填满一个簇上的所有内容啊?那多余的内容岂不是要浪费了?我们怎么才能把浪费的这部分内容利用起来呢?答案就是 B/B+ 树。

        由于 B/B+ 树分支比二叉树更多,所以相同数量的内容,B+ 树的深度更浅,深度代表什么?代表磁盘 io 次数!数据库设计的时候 B+ 树有多少个分支都是按照磁盘一个簇上最多能放多少节点设计的。

2、总结为什么要用B+树做数据库索引:

1、 B+树的磁盘读写代价更低:B+树的内部节点并没有指向关键字具体信息的指针,因此其内部节点相对B树更小,如果把所有同一内部节点的关键字存放在同一盘块中,那么盘块所能容纳的关键字数量也越多,一次性读入内存的需要查找的关键字也就越多,相对IO读写次数就降低了。

        详细解释:

        B树的每个节点都有data域(指针),这无疑增大了节点大小,说白了增加了磁盘IO次数(磁盘IO一次读出的数据量大小是固定的,单个数据变大,每次读出的就少,IO次数增多,一次IO多耗时啊!),是不是我们可以除了叶子节点其它节点并不存储数据,节点小,磁盘IO次数就少。
        如果所有的Data域在叶子节点,那我们将所有的叶子节点用指针串起来。这样遍历叶子节点就能获得全部数据,这样就能进行区间访问啦。遍历效率突然一下提高了!而且在数据库中基于范围的查询是非常频繁的,而B树不支持这样的操作(或者说效率太低)

2、B+树的查询效率更加稳定:由于非终结点并不是最终指向文件内容的结点,而只是叶子结点中关键字的索引。所以任何关键字的查找必须走一条从根结点到叶子结点的路。所有关键字查询的路径长度相同,导致每一个数据的查询效率相当。

3、由于B+树的数据都存储在叶子结点中,分支结点均为索引,方便扫库,只需要扫一遍叶子结点即可,但是B树因为其分支结点同样存储着数据,我们要找到具体的数据,需要进行一次中序遍历按序来扫,所以B+树更加适合在区间查询的情况,所以通常B+树用于数据库索引。

PS:知乎上有人是这样说的:

        他们认为数据库索引采用B+树的主要原因是:B树在提高了IO性能的同时并没有解决元素遍历的我效率低下的问题,正是为了解决这个问题,B+树应用而生。B+树只需要去遍历叶子节点就可以实现整棵树的遍历。而且在数据库中基于范围的查询是非常频繁的,而B树不支持这样的操作或者说效率太低。

3、B/B+树性能分析

        B-Tree中一次检索最多需要h-1次I/O(根节点常驻内存),渐进复杂度为O(h)=O(logmN)。一般实际应用中,m是非常大的数字,通常超过100,因此h非常小(通常不超过3)。
        综上所述,用B-Tree作为索引结构效率是非常高的。
        而平衡树(红黑树)这种结构,h明显要深的多。由于逻辑上很近的节点(父子)物理上可能很远,无法利用局部性,所以红黑树的I/O渐进复杂度也为O(h),效率明显比B-Tree差很多。
