一、Quartz2D

Quartz 2D是一个二维绘图引擎，同时支持iOS和Mac OS X系统（跨平台，纯 C 语言的）。包含在 Core Graphics 框架中。

Quartz 2D能完成的工作

绘制图形 : 线条\三角形\矩形\圆\弧等

  • 绘制文字 微博图片上的水印
  • 绘制\生成图片(图像)
  • 读取\生成PDF
  • 截图\裁剪图片 方型图片->圆型 四个角是透明的
  • 自定义UI控件

注意:

  • Quartz2D 是苹果官方的二维绘图引擎，同时支持 iOS 和 Mac OS X 系统。
  • Cocos2D（Cocos2D-x、Cocos2D-iPhone、Cocos2D-HTML5等）, Cocos2D 是一个第三方开源的2D游戏框架。做2D 游戏的 还有 Sprite Kit。 一般3D 游戏用 unity3D。

二、Quartz2D须知

  • Quartz2D的API是纯C语言的
  • Quartz2D的API来自于Core Graphics框架

  • 数据类型和函数基本都以CG作为前缀
  1. CGContextRef
  2. CGPathRef
  3. CGContextStrokePath(ctx);

三、Quartz2D实例

Quartz 2D能做很多强大的事情,例如

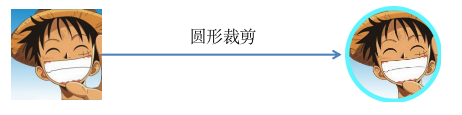

裁剪图片

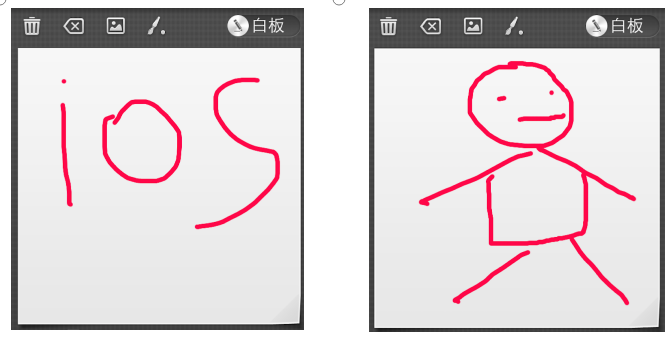

涂鸦\画板

涂鸦\画板

报表：折线图\饼状图\柱状图 (查看 gif 动画图片)

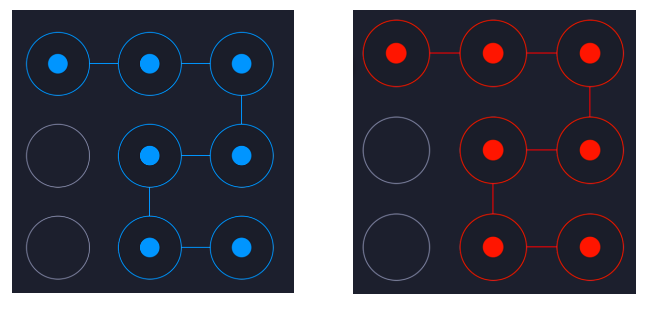

自定义view（自定义UI控件）（通过 Quartz2D绘制自己的控件）

通过继承自 UIView，重写 drawRect:方法实现在控件上绘制各种内容

举例：

  • 通过继承自 UIView 实现自定义的 UIImageView

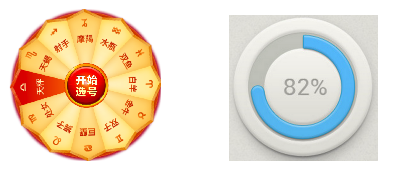

  • 实现自定义的“下载进度条”控件
  • 幸运转盘控件

四、Quartz2D 绘图主要步骤

  1. 获取【图形上下文】对象
  2. 向【图形上下文】对象中添加【路径】
  3. 渲染（把【图形上下文】中的图形会知道对应的设备上）

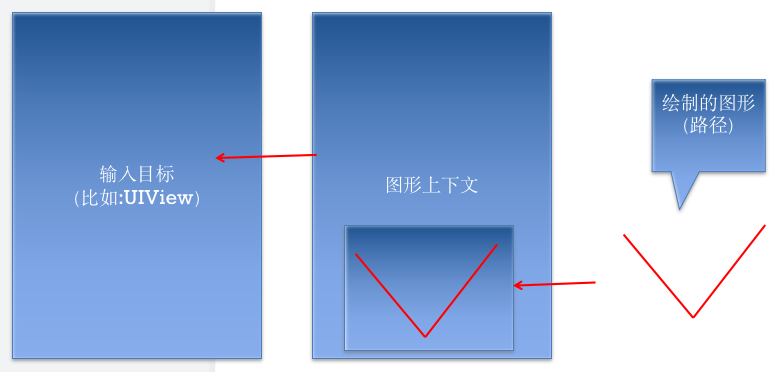

【图形上下文】= 草稿纸

  1. 获取草稿纸
  2. 向草稿纸画东西  画的东西约等于路径
  3. 按照草稿纸上的东西 画到自己真实想要画到的地方

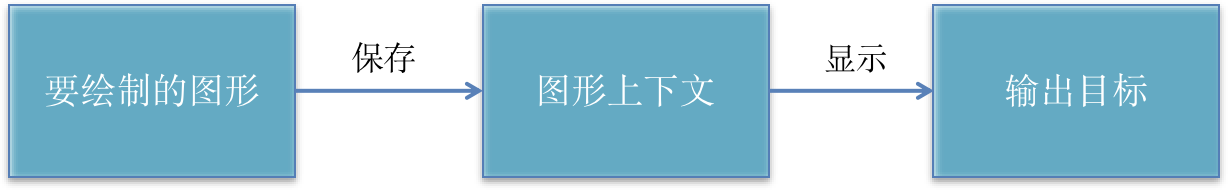

五、图形上下文CGContextRef

  • 图形上下文（Graphics Context）：是一个CGContextRef类型的数据
  • 图形上下文中主要包含如下信息
  • 绘图路径（各种各样的图形）
  • 绘图状态（颜色、线宽、样式、旋转、缩放、平移、图片裁剪区域等）
  • 输出目标（绘制到什么地方去？UIView、图片、pdf、打印机等） （输出目标可以是PDF文件、Bitmap或者显示器的窗口上）

  • 相同的一套绘图序列，指定不同的Graphics Context，就可将相同的图像绘制到不同的目标上 不同的上下文的类型，决定你的目标也不一样

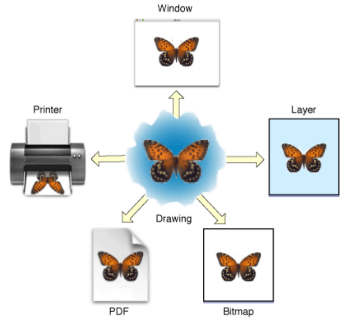

Quartz2D提供了以下几种类型的Graphics Context：

  • Bitmap Graphics Context
  • PDF Graphics Context
  • Window Graphics Context
  • Layer Graphics Context(UI控件)
  • Printer Graphics Context

六、使用 Quartz2D 绘图

方式一：直接调用 Quartz2D 的 API 进行绘图

  • 代码量稍大
  • 功能全面
  • 步骤:

1> 获取绘图上下文

2> 把图形绘制到绘图上下文上

3> 把绘图上下文上的图形渲染到对应的设备上

方式二：调用 UIKit 框架封装好的 API 进行绘图

  • 代码相对简单
  • 只对部分 Quartz2D 的 API 做了封装
  • 对于没有封装的功能只能调用 Quartz2D 原生 API
  • 比如：画图片、文字到控件上。（UIKit 已经封装好了）

七、Quartz2D绘图的代码步骤

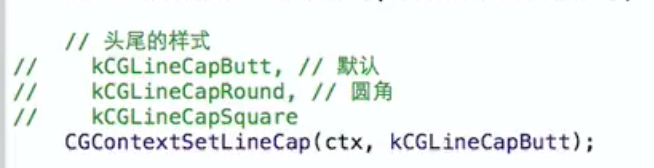

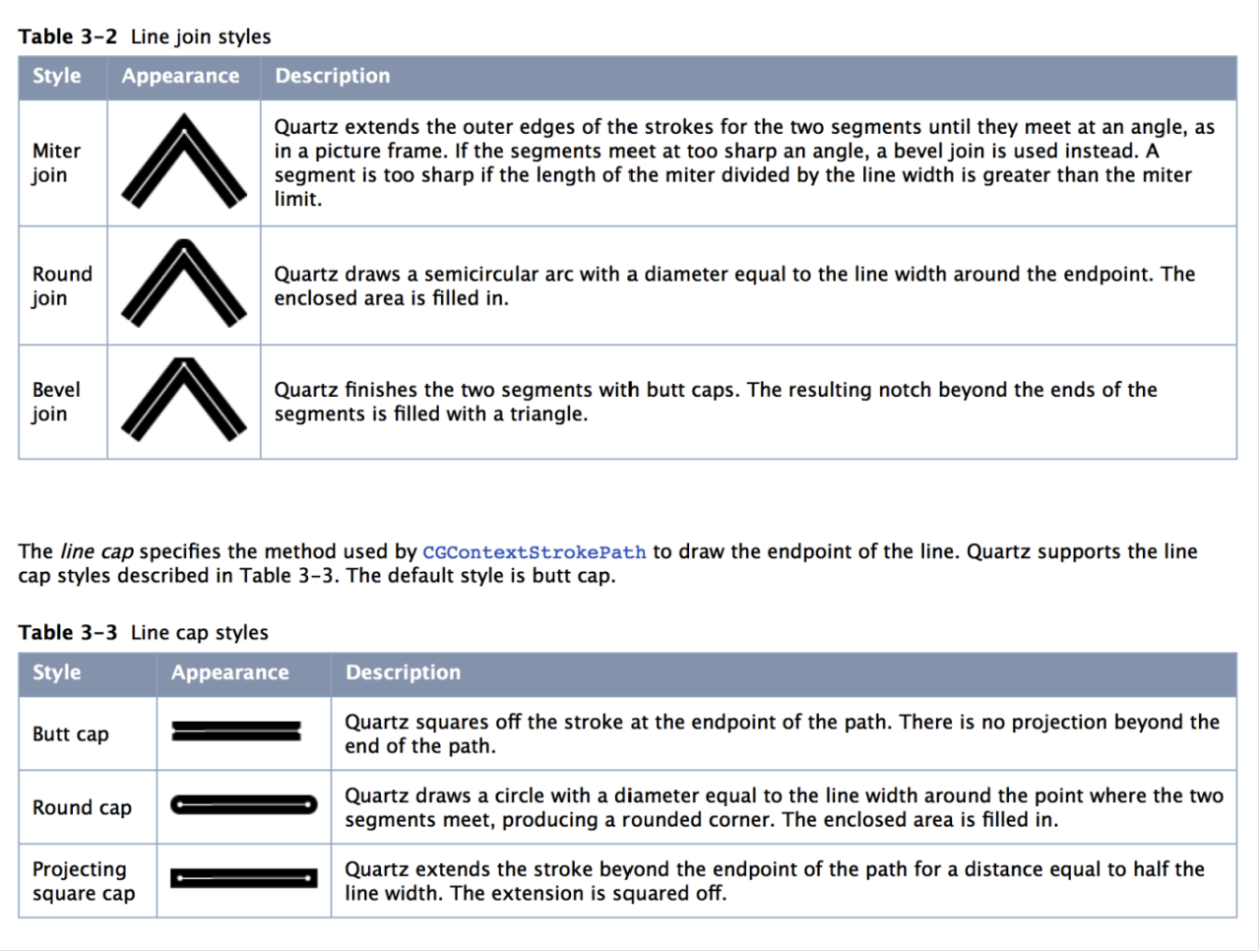

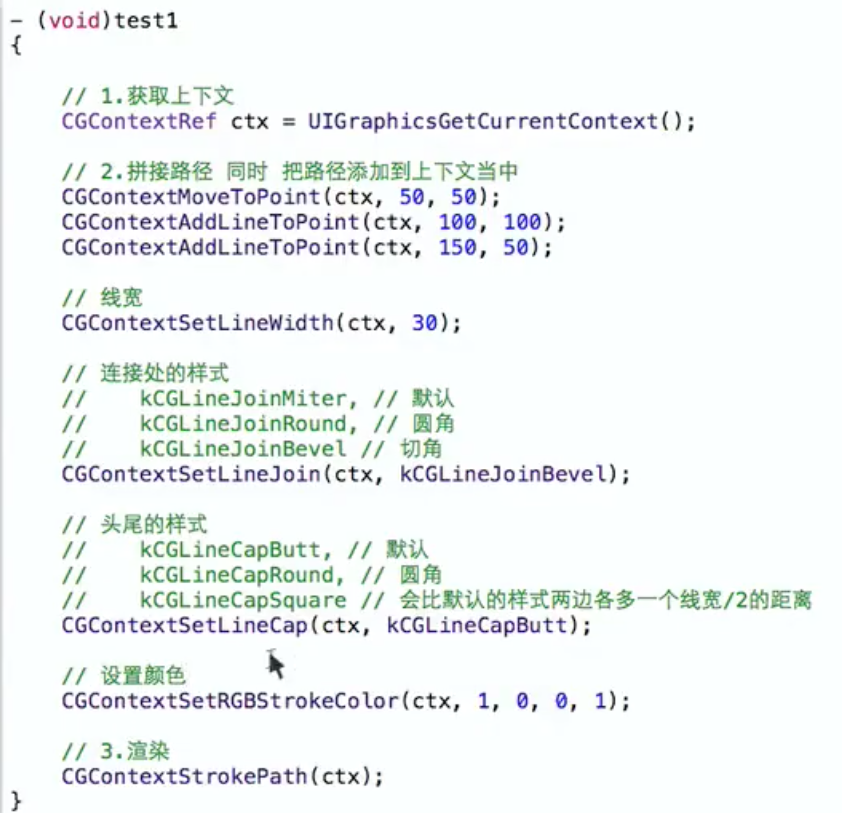

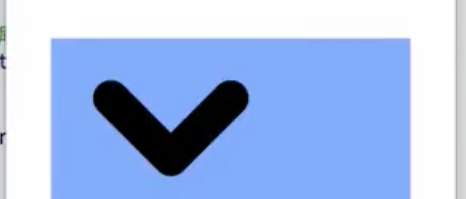

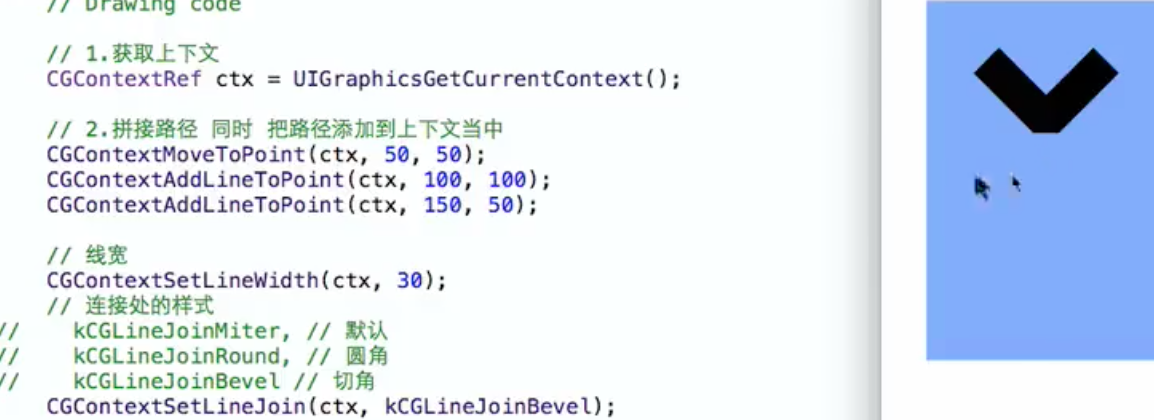

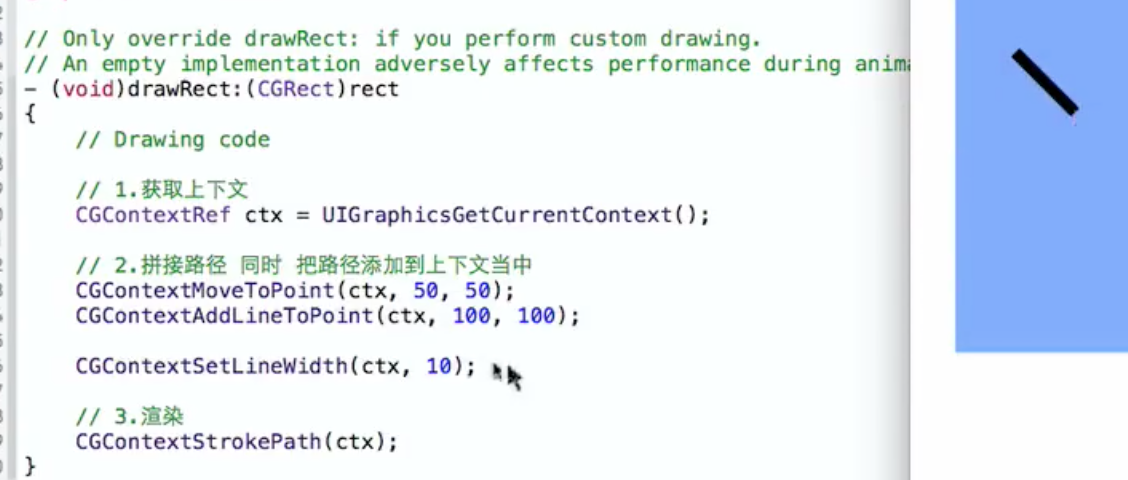

绘图方式一：

1. 获得图形上下文        C

CGContextRef ctx = UIGraphicsGetCurrentContext();

2. 拼接路径（下面代码是搞一条线段）

CGContextMoveToPoint(ctx, 10, 10); //起点
CGContextAddLineToPoint(ctx, 100, 100); //终点
CGContextAddLineToPoint(ctx, 150, 150); //连着的第三条线
//若需从其他起点开始画图 则继续 CGContextMoveToPoint

3. “渲染”（绘制路径）

CGContextStrokePath(ctx); // CGContextFillPath(ctx);

StrokeXxxx 表示画线(边线)（空心图形）

FillXxx 表示画填充的图形（实心图形）

绘图方式二：

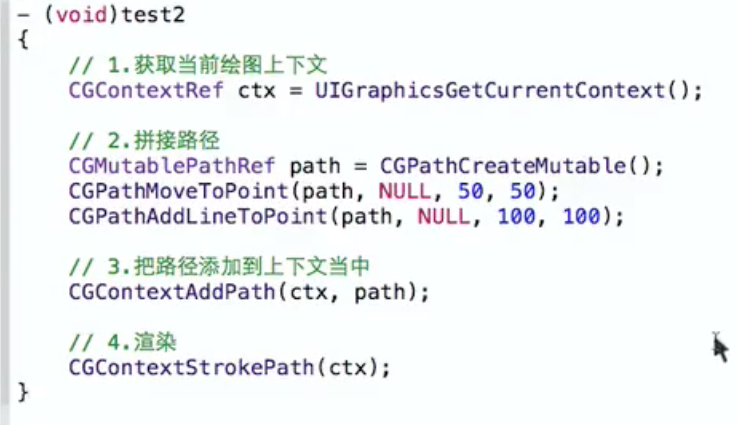

CGPathRef 路径对象   创建一个可变路径对象  C

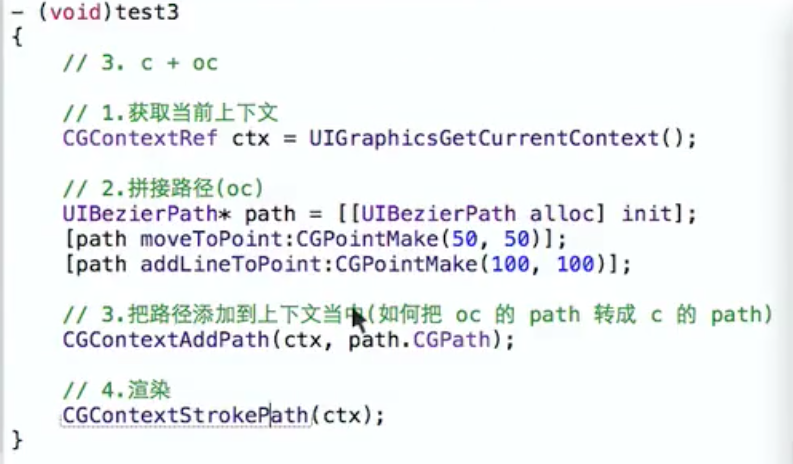

绘图方式三：

C + OC   oc的path转换为c的path

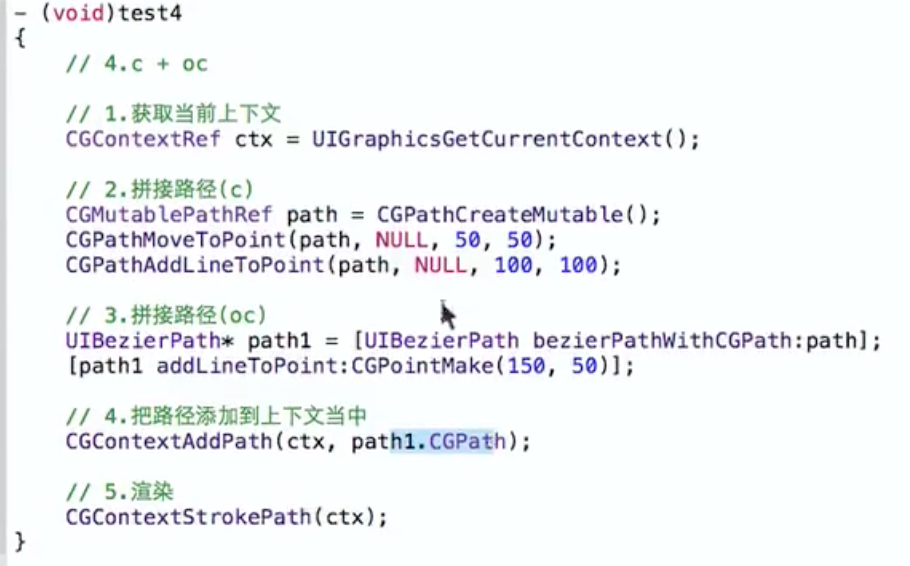

绘图方式四：

C + OC   c的path转换为oc的path 第一条线用c画 第二条线用OC画

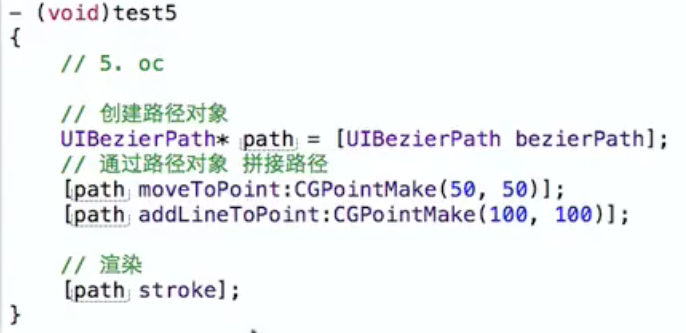

绘图方式五：

纯OC

在渲染时 是会自动获取上下文 并将路径放在上下文当中

 如何把c的转换为OC的      .CGpath

如何把oc的转换为C的

UIBezierPath  类的 类方法 ：bezierPathWithCGPath

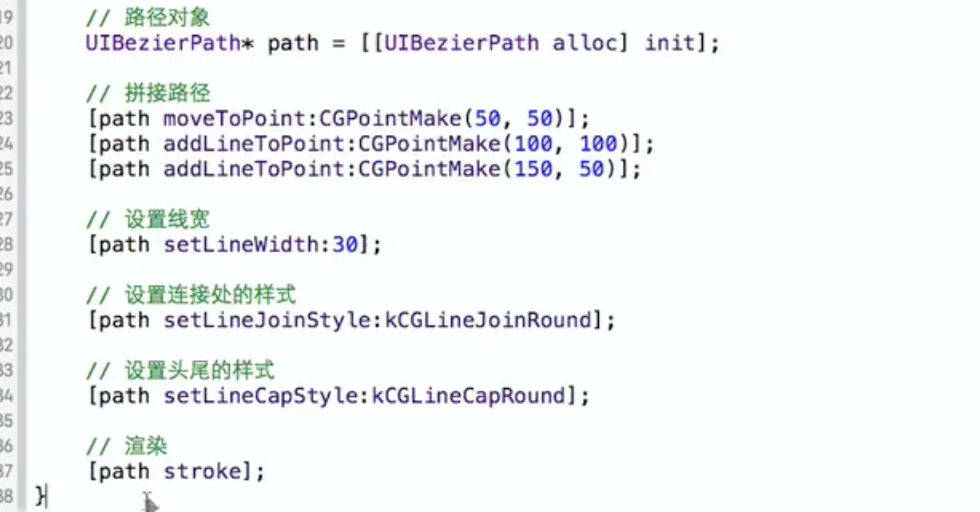

七、使用路径对象绘制图形(更简单)

UIBezierPath对象

  • 1. 获取“图形上下文”对象
  • 2. 创建 UIBezierPath 对象
  • 3. 向 UIBezierPath 对象中绘制图形
  • 4. 把 UIBezierPath 对象添加到上下文中
  • 5. 把上下文对象渲染到设备上

注意: UIBezierPath 对象可以独立使用,  无需手动获取“图形上下文”对象

1.代码为什么要写在drawrect当中因为在这个方法当中可以获取到正确的上下文（与上下文有关，先获取当前上下文，上下文是系统创建好的，在其他方法中，可能会获取不到）。2.rect参数的含义当前view的bounds (x y width height)    (rect参数是CGrect类型）3.drawrect 什么时候调用这个方法是系统调用1.当这个view第一次显示的时候会调用2.当这个view进程重绘的时候会调用4.如何重绘1.调用某个需要重绘的 view 对象的 setNeedsDisplay2.调用某个需要重绘的 view 对象的 setNeedsDisplayInRect rect:参数表示需要重绘的区域 (重绘类似于tableview的刷新)5.为什么不能手动调用 drawrect手动调用的时候可能获取不到正确的上下文调setNeedsDisplay 会自动调用drawrect

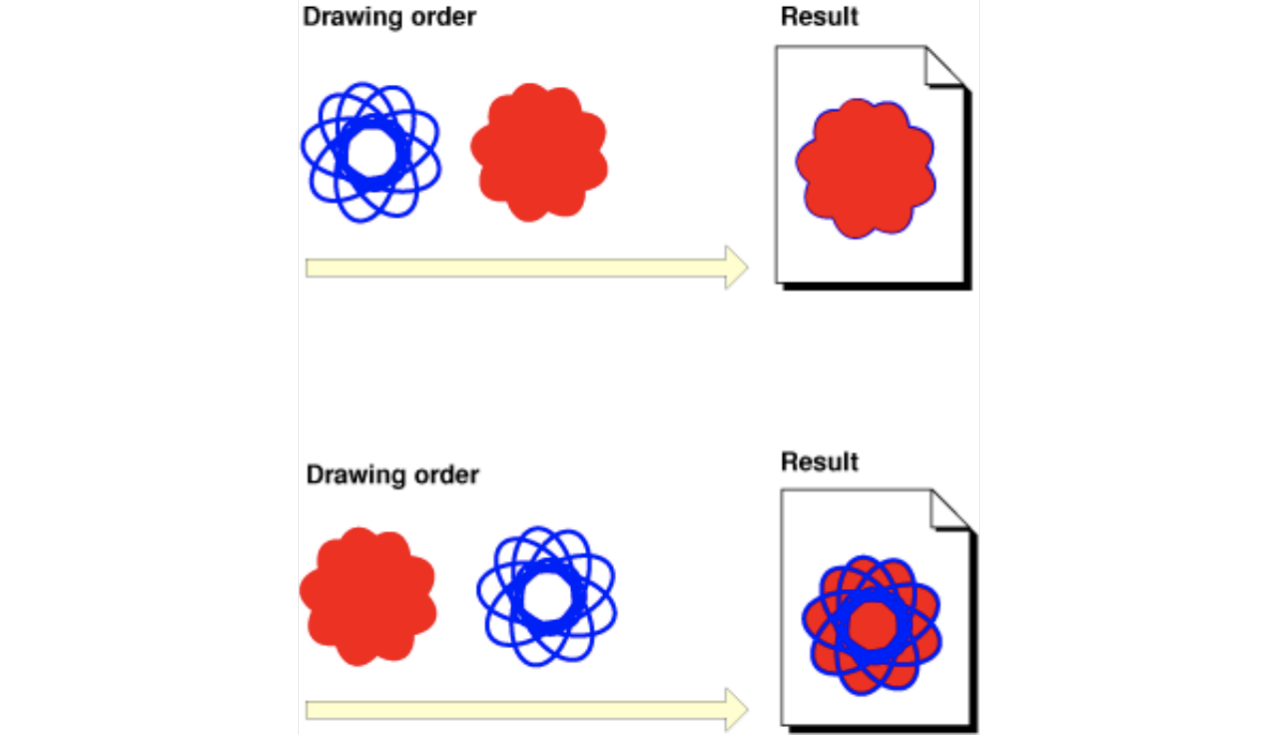

八、绘图顺序对最终结果的影响

九、在 UIView 上绘图

1. 获取与 UIView 相关的绘图上下文

  • 在drawRect:方法中取得的上下文

  • 在drawRect:方法中取得上下文后，就可以绘制东西到view上

View内部有个layer（图层）属性，drawRect:方法中取得的是一个Layer Graphics Context，因此，绘制的东西其实是绘制到view的layer上去了

View之所以能显示东西，完全是因为它内部的layer

十、drawRect:方法总结

  • 为什么要实现drawRect:方法才能绘图到view上？

因为在drawRect:方法中才能取得跟view相关联的图形上下文

  • drawRect:方法在什么时候被调用？

当view第一次显示到屏幕上时（加到UIWindow上显示出来）

重绘的时候:调用view的setNeedsDisplay或者setNeedsDisplayInRect:时

  • drawrect 什么时候调用

当 view 第一次被显示的时候调用(调用一次) -

重绘事件被触发的时候， 调用 -

    不要手动去调用这个方法, 否则可能无法正确的获取绘图上下文

  • 如何重绘

手动调用重绘方法 setNeedsDisplay 或者 setNeedsDisplayInRect:

  • rect参数的含义

参数 rect 表示当前 UIView 的 bounds

  • 为什么要在 - (void)drawRect:(CGRect)rect 方法中进行绘图

只有在这个方法中才能获取当前 View 的绘图上下文

十一、通过自定义view来演示案例

如何利用Quartz2D自定义view？（自定义UI控件）

如何利用Quartz2D绘制东西到view上？

  • 首先，得有图形上下文，因为它能保存绘图信息，并且决定着绘制到什么地方去
  • 其次，那个图形上下文必须跟view相关联，才能将内容绘制到view上面

自定义view的步骤

  • 新建一个类，继承自UIView
  • 实现- (void)drawRect:(CGRect)rect方法，然后在这个方法中
  • 取得跟当前view相关联的图形上下文
  • 绘制相应的图形内容
  • 利用图形上下文将绘制的所有内容渲染显示到view上面

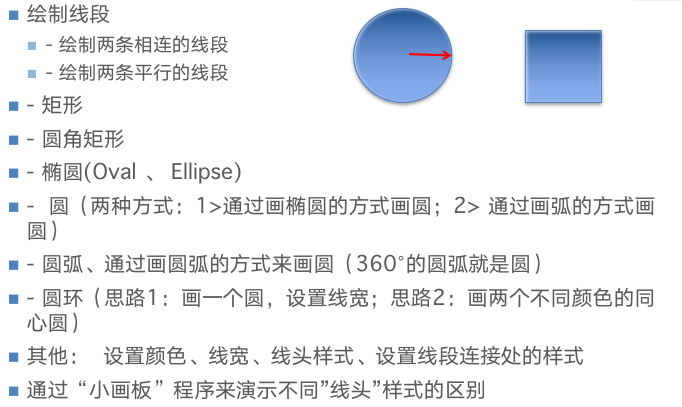

十二、绘制基本图形练习

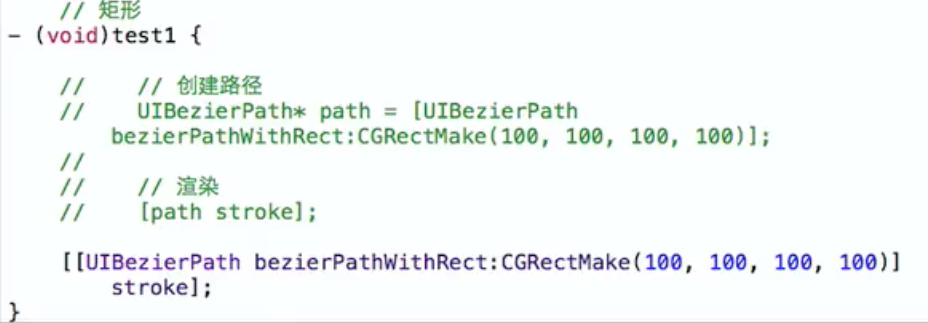

矩形：

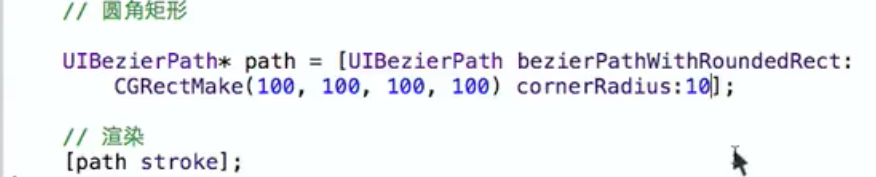

圆角矩形：

用圆角矩形画圆：当半径为宽度的一半 正好是圆

当cornerRadius大于50（宽度的一半）的2/3  都是圆

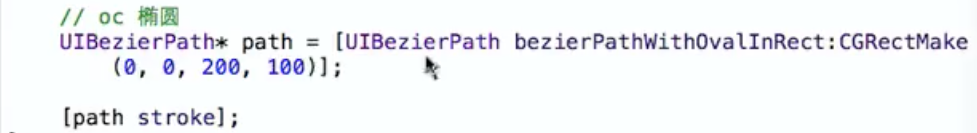

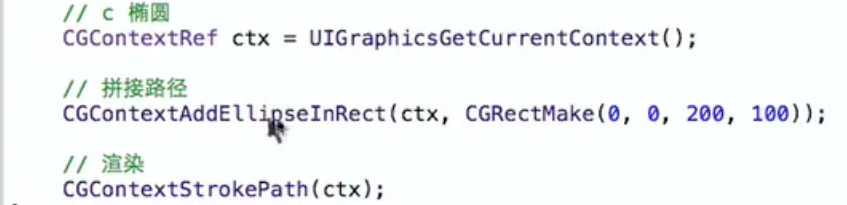

椭圆：

拿椭圆画成圆 将宽和高设置成一样即可

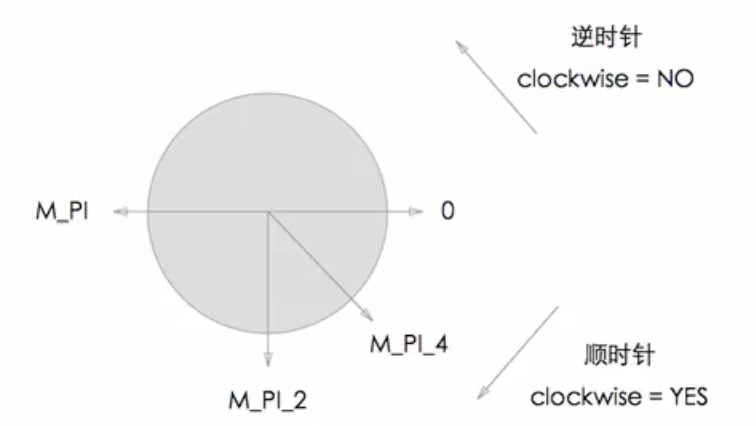

圆 用圆弧的方式画圆

起始位置为0 则为3点钟方向

OC 中：

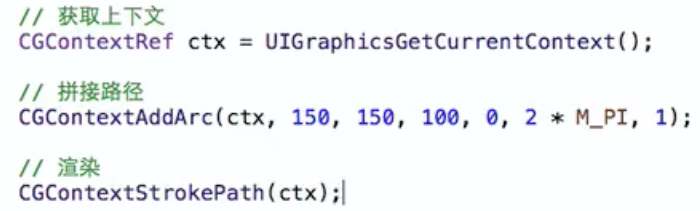

C中：

c和oc 画弧线的区别：
相同参数 圆弧方向相反？

c中 顺时针 逆时针的方向相反

圆弧

示例：

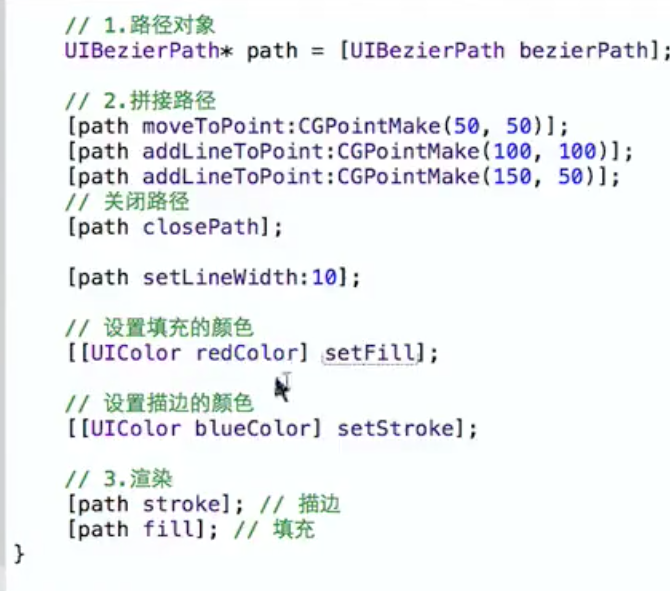

换颜色：

c

 oc

可以混用

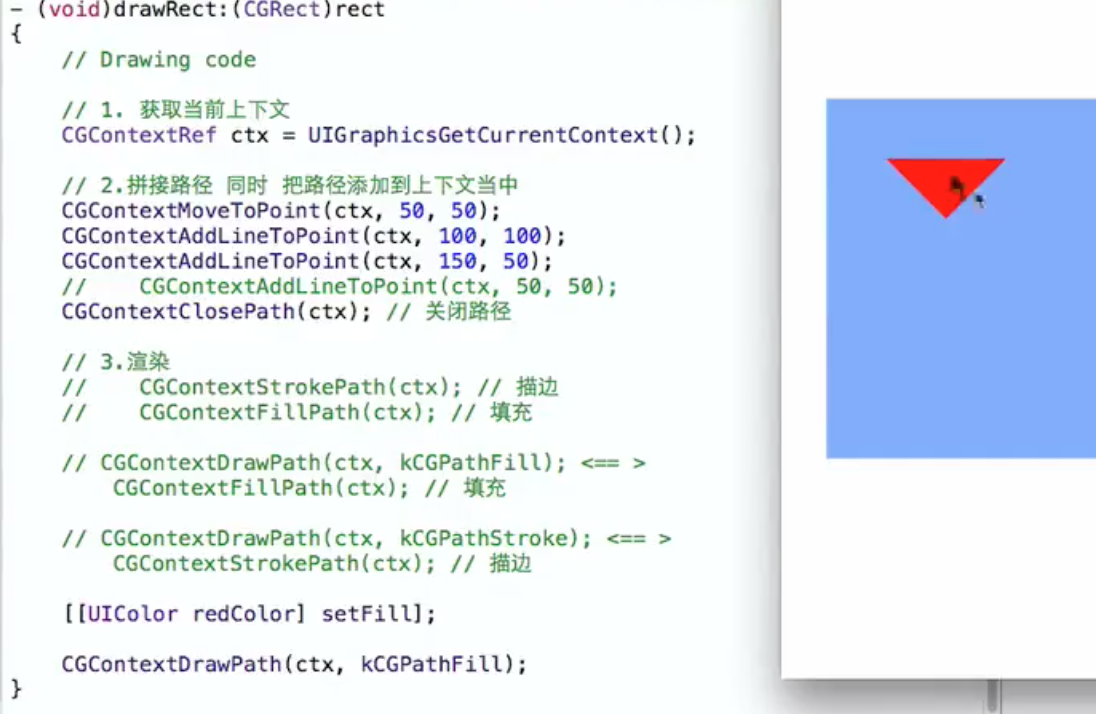

十三、几种不同的渲染方式

- 空心 StrokePath

- 实心 FillPath 和 EOFillPath (填充)

  • 填充一个路径的时候，路径里面的子路径都是独立填充的。
  • 假如是重叠的路径，决定一个点是否被填充，有两种规则
  • 1,nonzero winding number rule（非零绕数规则），假如一个点被从左到右跨过，计数器+1，从右到左跨过，计数器-1，最后，如果结果是0，那么不填充，如果是非零，那么填充。
  • 2,even-odd rule（奇偶规则），假如一个点被跨过1次，被跨过了奇数次，那么要被填充，被跨过偶数次则不填充，和方向没有关系

c:

oc:

even-odd rule:奇偶填充规则

被覆盖过奇数次的点填充，被覆盖过偶数次的点不填充

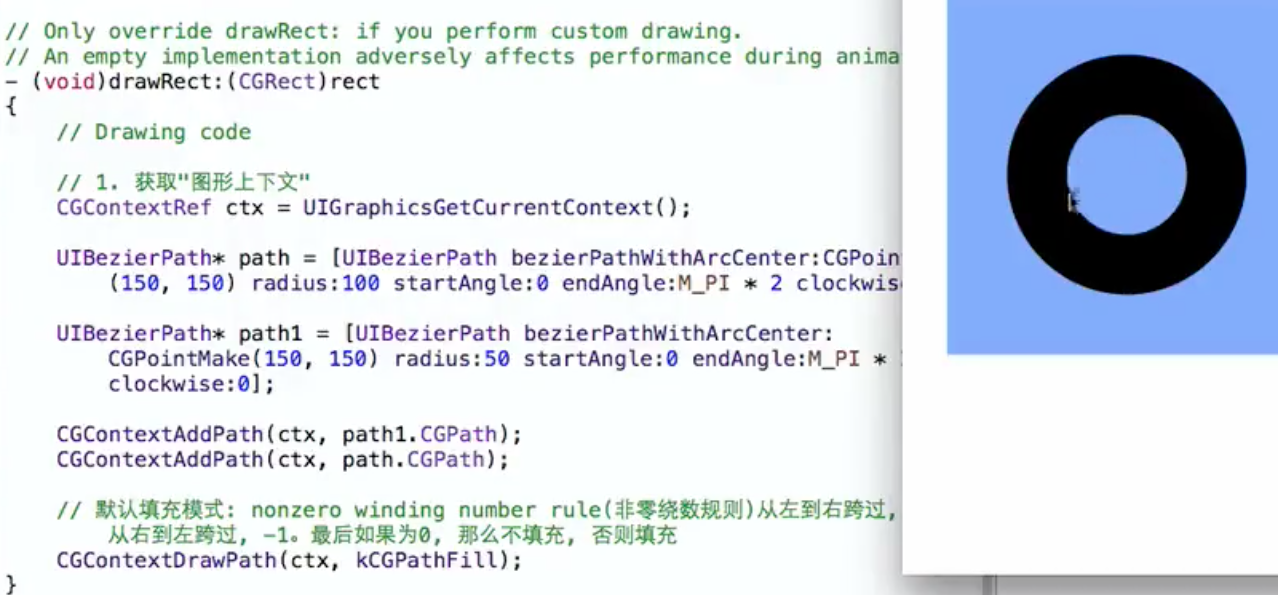

nonzero winding number rule:非零绕数规则

默认的填充规则，只需 KCGPathFill即可 从左往右跨过，+1 从右往左跨过 -1 最后如果为0 那么不填充 否则填充

1，表示先绘制的 2，表示后绘制的

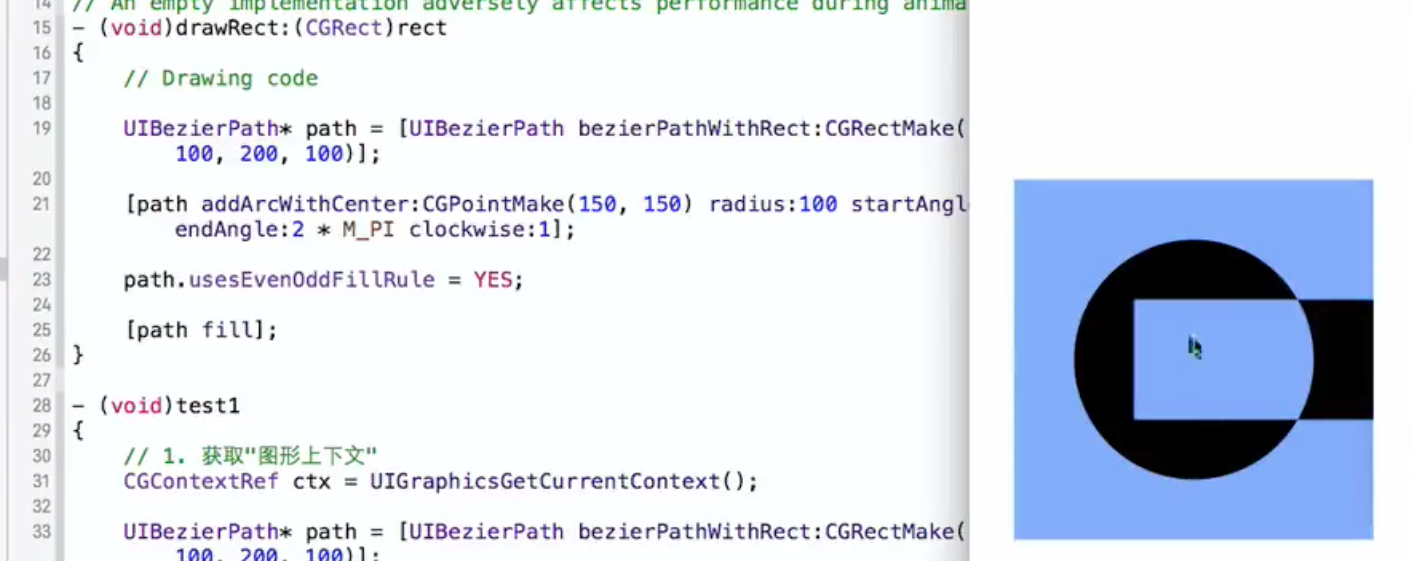

两个圆心相同，半径不同的圆

射线 交点  奇数 填充     偶数 不填充

射线圆点的地方填充

addArcWithCenter 画圆弧函数

path.usesEvenOddFillRule = YES;  使用奇偶填充规则
