PLL 锁相环原理介绍

发布时间:2022/12/7 18:33:39

锁相环路是一种反馈控制电路,简称锁相环(PLL,Phase-Locked Loop)。锁相环的特点是:利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
当输出信号的频率与输入信号的频率相等时,输出电压与输入电压保持固定的相位差值,即输出电压与输入电压的相位被锁住,这就是锁相环名称的由来。
PLL工作原理框图如下
在这里插入图片描述
首先说明鉴相器Phase Discriminator:

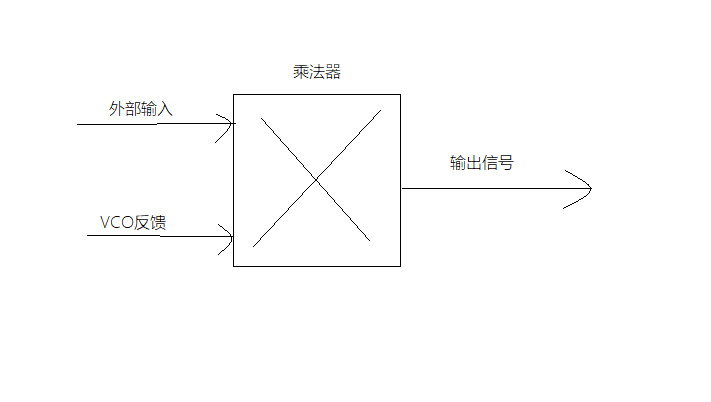

鉴频器可以由乘法器实现
在这里插入图片描述
设外部输入为Ui(t)=Umsin⁡[ωit+θi(t)]U_i(t) = U_m \sin[\omega_i t+\theta_i(t)]Ui(t)=Umsin[ωit+θi(t)],VCO直流输出(无外接信号时输出)为Uo(t)=Uomcos⁡[ωot+θo(t)]U_o(t)=U_{om}\cos[\omega_o t+\theta_o(t)]Uo(t)=Uomcos[ωot+θo(t)],两信号相乘后积化和差得
12UmUom{sin⁡[ωit+θi(t)+ωot+θo(t)]+sin⁡[ωit+θi(t)−ωot−θo(t)]}\frac 12 U_m U_{om} \{ \sin[\omega_it+\theta_i(t)+\omega_o t+\theta_o(t)]+\sin[\omega_i t+\theta_i(t)-\omega_ot-\theta_o(t)] \} 21UmUom{sin[ωit+θi(t)+ωot+θo(t)]+sin[ωit+θi(t)ωotθo(t)]}
这样就是鉴频器所产生的输出信号

接下来再看环路滤波器,这个实际上就是个LPF,为了滤除鉴频器所产生的和频率信号sin⁡[ωit+θi(t)+ωot+θo(t)]\sin[\omega_it+\theta_i(t)+\omega_o t+\theta_o(t)]sin[ωit+θi(t)+ωot+θo(t)],经过LPF之后,就只剩下低频的差信号,也就是输入信号与VCO信号的相位差
sin⁡[(ωi−ωo)t+θi(t)−θo(t)]\sin[(\omega_i-\omega_o)t+\theta_i(t)-\theta_o(t)] sin[(ωiωo)t+θi(t)θo(t)]

最后,我们再看这个相位差又是如何影响VCO,这里我们不妨对相位差做分类讨论,设相位差为Δθ(t)\Delta \theta(t)Δθ(t)

  1. Δθ(t)<0\Delta \theta(t)<0Δθ(t)<0
    此时输入信号滞后于VCO输出,sin⁡Δθ(t)<0\sin \Delta \theta(t) <0sinΔθ(t)<0,VCO输入为负,导致输出信号频率下降,更加靠近输入信号频率
  2. Δθ(t)=0\Delta \theta(t)=0Δθ(t)=0
    此时输入信号与VCO输出同相位,无输入信号,输出不变,仍保持为输入信号频率
  3. Δθ(t)>0\Delta \theta(t)>0Δθ(t)>0
    此时输入信号超前于VCO输出,sin⁡Δθ(t)>0\sin \Delta \theta(t) >0sinΔθ(t)>0,VCO输入为正,导致输出信号频率上升,更加靠近输入信号频率

之后VCO输入再接入到鉴相器中,继续比较与外部输入的相位差.

因此我们可以看到,PLL在不断接近输入信号的频率,当与输入信号同频则保持锁定.

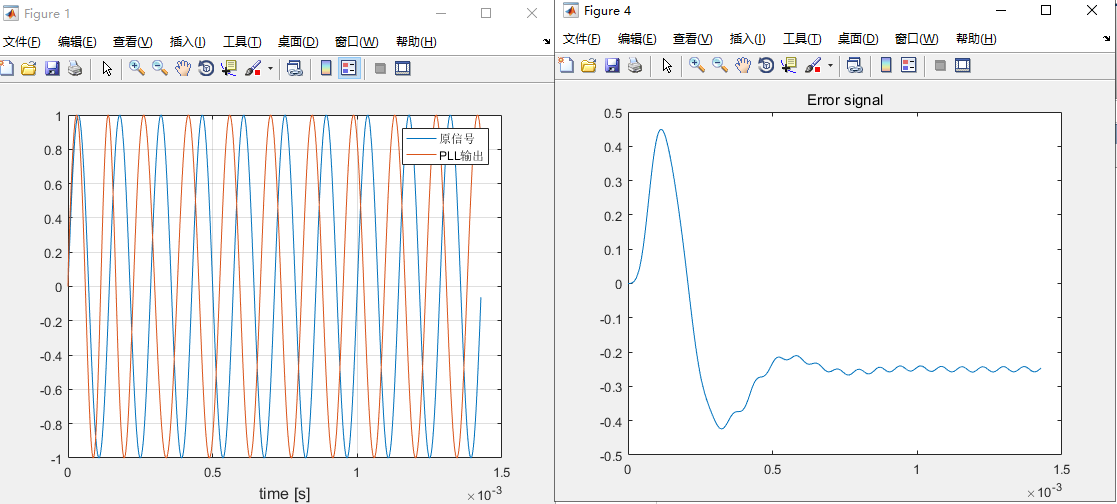

在这里插入图片描述
