可见光通信系统的调制效率

zz/2024/3/2 10:25:29

在标准幅度调制中,调制效率低于50%,其调制表达式如下所示
s(t)= [f(t)+A]cos wct = f(t)coswct + Acoswct

  • 直流偏置电流:A
  • 调制信号:f(t)
  • 载波信号:cos wct
  • 已调信号:s(t)=[f(t)+A0]cos wc*t

由表达式可以知道只有前面 f(t)coswct这部分携带了有用信号,后部分Acoswc*t对于接收端来讲都是噪声。而且由于A>|f(t)|,所以调制效率n=有用信号幅度/总信号幅度<50%。

在可见光通信系统中,LED的调制深度m可以定义为:m =(Im-Io)/ Io ,其中Im为峰值电流,Io为偏置电流。光调制度描述了交流信号与直流信号之间的关系,调制度越高,可见光信号越容易被光探测器检测到,从而可以降低光发射机所需的发射功率。如果只追求高调制度则会导致调制带宽降低,从而使得系统信号容量降低,传输速率减小,通信性能变差。

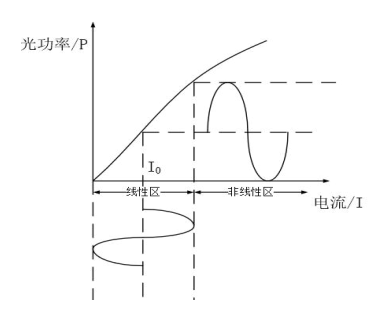

LEDP-I曲线
